Счетчики воды сопряженные MWN/JS (DN50/20-DN150/40)

Выбор из нескольких характеристик

Вода

холодная вода
-

Диаметр, мм

50/4
65/4
80/4
100/4
150/16
-

Количество:

- +

Цена по запросу

Счётчики холодной воды сопряжённые MWN/JS предназначены для:

измерения объема холодной воды, протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °С до 30 °С (50 °С) в условиях больших колебаний потока.

Область применения: объекты коммунально-бытовой сферы и, в том числе, для коммерческого учета воды в сетях холодного водоснабжения.

Счётчики воды сопряжённые типа MWN/JS состоят из:

основного турбинного счётчика тип MWN;
бокового крыльчатого счётчика тип JS;
пружинного клапана для переключения потока воды с одного или обоих счетчиков только на боковой и наоборот.

Счётчики холодной воды сопряжённые типа MWN/JS рекомендуются (письмо № 16/6/7.31 Главного управления военизированной пожарной службы РБ) для установки в кинотеатрах, гостиницах, общежитиях, казармах, спорткомплексах, банях, прачечных, объектах коммунального хозяйства, оснащенных системами пожаротушения.

Счетчики воды MWN/JS внесены в Государственный реестр средств измерений Республики Беларусь под № РБ 03 07 8237 21 и имеют сертификат об утверждении типа № 14449 от 19.10.2021.

Подкатегория ОКРБ 007-2012: 26.51.63.500.

*возможна комплектация радиомодулем Apator-OMS для дистанционного учета воды;

**возможна комплектация модулем SML-3, SML-4 (LoRa) для дистанционного учета воды.

Межповерочный интервал - 2 года.

Тех. характеристики

Документация

Особенности

Наименование характеристики		Значения
Номинальный размер DN/Q₃		50/4		65/4		80/4		100/4		150/16
Максимальный расход Q₄, м³/ч		31,25		50		78,75		125		312,5
Постоянный расход Q₃, м³/ч		25		40		63		100		250
Переходный расход Q₂, м³/ч		0,063	0,040	0,064	0,040	0,063	0,040	0,064	0,040	0,250	0,16
Минимальный расход Q₁, м³/ч		0,04	0,025	0,040	0,025	0,039	0,025	0,04	0,025	0,16	0,10

Переключение клапана при уменьшении расхода Q_x1, м³/ч		1,1		1,3		1,5		1,6		4,5
Переключение клапана при увеличении расхода Q_x2, м³/ч		2,5		2,8		2,7		2,8		8,5
Соотношение R = Q₃/ Q₁		630	1000	1000	1600	1600	2500	2500	4000	1600	2500
Пределы допускаемой относительной погрешности в диапазоне расходов, %	Q1 ≤ Q < Q2	±5
	Q2 ≤ Q ≤ Q4 (вода ≤ 30 ºС)	±2
	Q2 ≤ Q ≤ Q4 (вода >30 ºС )	±3
Температурный класс		T30, T50
Класс чувствительности к возмущениям потока		до счетчика – U0, после счетчика – D0
Класс потери давления		∆_p 63
Класс давления воды		MAP 16
Позиция установки в трубопроводе		горизонтальная со счетным механизмом, направленным вверх (Н↑)
Емкость счетного механизма счетчика, м³	основного	999 999								9 999 999
	бокового	99 999							99 999
Цена деления шкалы основного/бокового счетчика, м³		0,5 / 0,05								5,0 / 0,05
Установочная длина, мм		270 (300)*		300		300 (350)*		360 (350)*		500
Масса, кг, не более		17,6		21,1		25,1		30,1		74,6
Степень защиты оболочки		IP65, IP68*
Условия эксплуатации		от 5 °С до 55 °С
Срок службы, лет		12
Примечания: Максимальный расход Q₄ – наибольший расход, при котором счетчик в течение короткого промежут- ка времени работает удовлетворительно в границах максимально допускаемой погрешности без ухудшения метрологических характеристик при его последующем использовании в нормированных рабочих условиях эксплуатации. Постоянный расход Q₃ – наибольший расход в нормированных рабочих условиях эксплуатации, при котором счетчик работает удовлетворительно в границах максимально допускаемой погрешности. Переходный расход Q₂ – расход, находящийся между постоянным расходом Q₃ и минимальным расходом Q₁, при котором диапазон расхода разделяется на две области, «верхнюю область» и «нижнюю область», каждая из которых характеризуется своей максимально допускаемой погрешностью. Минимальный расход Q₁ – наименьший расход, при котором погрешность показаний счетчика не превышает максимально допускаемой погрешности; * – типоразмеры поставляются под заказ

Габаритные размеры счетчиков воды сопряженных MWN/JS:

Тип MWN/JS		50/4	65/4	80/4	100/4	150/16
Dz	мм	165	180	195	215	280
D	мм	125	145	160	180	240
L	мм	270	300	300	360	500
H	мм	180	190	212	222	350
H₁	мм	190	200	222	232	360
h	мм	72	83	95	105	135
B	мм	185	196	200	215	295
b	мм	95	104	110	125	150
S	мм	280	300	310	340	445
Масса	кг	17,6	21,1	25,1	30,1	74,6

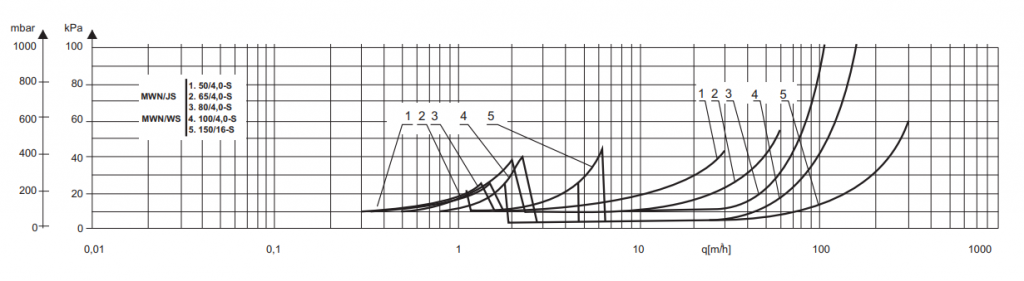

График п

отерь давления счетчиков воды сопряженных MWN/JS:

График потери давления MWN JS

Сертификат MWN-JS Республика Беларусь

Паспорт счетчики воды MWN/JS

Особенности счетчиков воды сопряженных MWN/JS:

Широкий диапазон измерения.
Благодаря параллельному соединению счётчиков и автоматическому их переключению в зависимости от интенсивности водоразбора охватывается диапазон расходов от Q₁ крыльчатого счётчика до Q₄ турбинного, обеспечивая тем самым коммерческий учёт воды как при минимальном, так и при максимальном потреблении.
Счётный механизм расположен в герметичном корпусе с полной изоляцией зубчатых колёс от воды.
Механическая связь со счётным механизмом осуществляется при помощи магнитной муфты.
Предусмотрена защита магнитной муфты и датчика импульсов от воздействия внешнего статического магнитного поля до 100 кА/м.
Низкий порог чувствительности.
Детали счётчика, контактирующих с водой, изготовлены из материалов, не снижающих качества воды и стойких к её воздействию.
Монтажное положение - горизонтальное.
