Счетчики воды крыльчатые JS (DN25, DN32, DN40)

Выбор из нескольких характеристик

Вода

горячая вода
холодная вода
-

Диаметр, мм

25
32
40
-

Количество:

- +

Цена по запросу

Счетчики холодной и горячей воды JS предназначены для:

измерения объема воды протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °С до 30 °С (50 °С) (счетчики холодной воды) или от 0,1 °С до 130 °С (счетчики горячей воды).

JS 6,3 - счетчик холодной воды DN25
JS130 6,3 - счетчик горячей воды DN25
JS 10 - счетчик холодной воды DN32
JS130 10 - счетчик горячей воды DN32
JS 16 - счетчик холодной воды DN40
JS130 16 - счетчик горячей воды DN40

Область применения: объекты коммунально-бытовой сферы и, в том числе, для коммерческого учета воды в сетях холодного и горячего водоснабжения.

Счетчики воды JS внесены в Государственный реестр средств измерений Республики Беларусь под № РБ 03 07 8238 21 и имеют сертификат об утверждении типа № 14450 от 19.10.2021.

Подкатегория ОКРБ 007-2012: 26.51.63.500.

*возможна комплектация модулем для SML-3 (SML-6) (LORA), SML-3w (SML-6w) (wireless M-BUS), SML-4 (SML-7) (LORA с внешней антенной), SML-4w (SML-7w) (wireless M-BUS с внешней антенной) для дистанционного учета воды.

Межповерочный интервал - 2 года.

Тех. характеристики

Документация

Особенности

Наименование характеристики					Значения
Номинальный размер (диаметр условного про- хода) DN, мм					25	32	40
Максимальный расход Q₄, м³/ч					7,875	12,5	20
Постоянный расход Q₃, м³/ч					6,3	10	16
Переходный расход Q₂, м³/ч (Master C+)*	Т30, Т50		H↑/ H→V	R160/R63	0,063/0,160	0,100/0,254	0,160/0,406
Минимальный расход Q₁, м³/ч (Master C+)*	Т30, Т50		H↑/ H→V	R160/R63	0,040/0,100	0,063/0,160	0,100/0,254
Переходный расход Q₂, м³/ч (Master+)	Т30,	H↑/ H→V	R100/R50		0,101/0,202	0,16/0,32	0,256/0,512
	Т130	H↑/ H→V	R80/R40		0,126/0,252	0,20/0,40	0,32/0,64
Минимальный расход Q₁, м³/ч (Master+)	Т30	H↑/ H→V	R100/R50		0,063/0,126	0,10/0,20	0,16/0,32
	Т130	H↑/ H→V	R80/R40		0,079/0,158	0,125/0,250	0,20/0,40
Порог чувствительности, м3/ч					0,021	0,033	0,053
Пределы допускаемой относительной погрешности, %, не более:					±2 - в диапазоне расходов Q2 ≤ Q ≤ Q4 для воды ≤30 °С; ±3 - в диапазоне расходов Q2 ≤ Q ≤Q4 для воды > 30 °С; ±5 в диапазоне расходов Q1 ≤ Q < Q2
Класс точности					2 по ГОСТ ISO 4064-1-2017
Позиция установки в трубопроводе					горизонтальное со счетным механизмом, направленным вверх (Н↑) или в сторону (H→), вертикальное (V)
Температурный класс					T30; Т30, T50; T130
Класс чувствительности к возмущению потока					до счетчика – класс U0 после счетчика – класс D0
Класс потери давления					∆p 63
Класс давления воды					MAP 16
Рабочий диапазон давления, МПа					от 0,03 до 1,6
Диапазон показаний, м³					99 999
Цена деления шкалы, дм³					0,05
Установочная длина (без штуцеров), мм, не более					165*; 260	165*; 260	300
Номинальный размер соединений					G1¼	G1½	G1½
Масса, кг, не более					2,2	2,4	2,7
Степень защиты					IP65, IP68
Условия эксплуатации					от 5 °С до 55 °С
Материал корпуса					латунь
Срок службы, лет					12
Примечания: Максимальный расход Q₄ – наибольший расход, при котором счетчик в течение короткого промежут- ка времени работает удовлетворительно в границах максимально допускаемой погрешности без ухудшения метрологических характеристик при его последующем использовании в нормированных рабочих условиях эксплуатации. Постоянный расход Q₃ – наибольший расход в нормированных рабочих условиях эксплуатации, при котором счетчик работает удовлетворительно в границах максимально допускаемой погрешности. Переходный расход Q₂ – расход, находящийся между постоянным расходом Q₃ и минимальным расходом Q₁, при котором диапазон расхода разделяется на две области, «верхнюю область» и «нижнюю область», каждая из которых характеризуется своей максимально допускаемой погрешностью. Минимальный расход Q₁ –наименьший расход, при котором погрешность показаний счетчика не превышает максимально допускаемой погрешности; * – типоразмеры поставляются под заказ

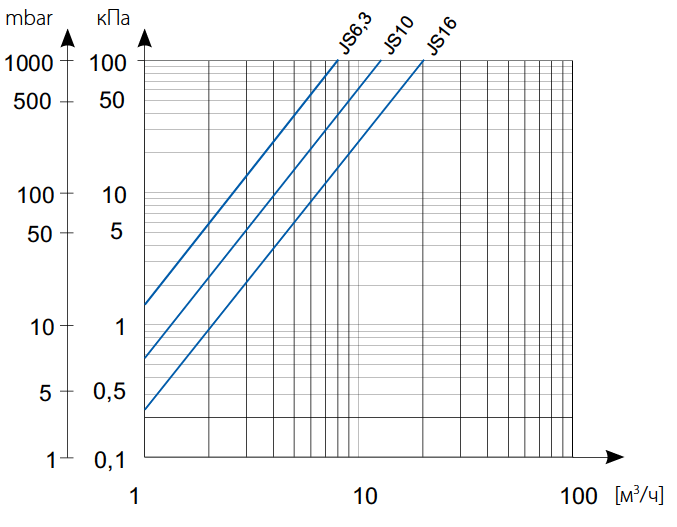

График потерь давления счетчиков крыльчатых JS (DN25, DN32, DN40):

Габаритные размеры счетчиков крыльчатых JS (DN25, DN32, DN40):

Габаритные размеры JS (DN25, 32, 40)

G		G1_1/4	G1_1/2	G2
g		G 1	G1_1/4	G1_1/2
L	мм	260	260	300
I	мм	380	380	440
H	мм	120	120	120
h	мм	36	36	36
h	мм	36	36	36

Сертификат JS Республика Беларусь

Паспорт счетчики воды JS DN15-40

Особенности счетчиков воды крыльчатых JS (DN25; DN32; DN40):

Счетчики воды JS отличаются высоким качеством, надежностью, приятным дизайном, элегантностью исполнения, простотой монтажа и удобством в эксплуатации.

Широкий диапазон измерений.
Детали счётчиков воды, контактирующие с водой, изготовлены из материалов, не снижающих качества воды и стойких к её воздействию.
Низкий порог чувствительности.
Возможность поворота счётного механизма на 360° для удобства считывания показаний.
Возможность монтажа радионакладки для коммуникации, стандарт - Wireless M-Bus или LoraWAN
Легкость считывания показаний счетчика
