Счетчики воды крыльчатые «СТРУМЕНЬ» СВ-15М (DN15), «СТРУМЕНЬ» СВ-20M (DN20)
Количество:
-
+
Счётчики воды крыльчатые «СТРУМЕНЬ» СВ-15М, СВ-20М предназначены для:
измерения объема воды, в том числе и питьевой (СанПиН № 10-124 РБ 99), с максимально допускаемым рабочим давлением от 0,03 до 1,6 МПа и максимально допускаемой рабочей температурой воды от 0,1 °С до 30 °С (счетчики температурного класса Т30) и от 0,1 °С до 90 °С (счетчики температурного класса Т90).
Область применения: системы холодного и горячего водоснабжения в квартирах, частных домах, на предприятиях и других объектах коммунального хозяйства.
Счетчики воды крыльчатые "СТРУМЕНЬ" СВ-15М, СВ-20М внесены в Государственный реестр средств измерений: Республики Беларусь под № РБ 03 07 3774 20 и имеют сертификат об утверждении типа № 13589 от 30.07.2020; Российской Федерации № 82012-21 и имеют сертификат об утверждении типа № 82012-21 от 22.06.2021 ; Республика Казахстан № KZ.02.03.00550-2020/РБ 03 07 3774 20 и имеют сертификат об утверждении типа № KZ.02.03.00550-2020/РБ 03 07 3774 20 от 29.01.2021.
Подкатегория ОКРБ 007-2012: 26.51.63.500.
*возможна комплектация модулем SML-1 (LORA), SML-1w (wireless M-BUS), SML-2 (LORA с внешней антенной), SML-2w (wireless M-BUS с внешней антенной) для дистанционного учета воды.
Межповерочный интервал - 5 лет.
| Наименование характеристики | Значения | ||||||
|
Номинальный размер (диаметр условного прохода) DN, мм |
15 | 15; 20 | 20 | ||||
|
Соотношение Q3/Q1, R(горизонтальное положение/вертикальное положение) |
R50/ R25 |
R25/ R25 |
R50/ R25 |
R25/ R25 |
R50/ R25 |
R25/ R25 |
|
| Порог чувствительности, м3/ч | 0,008 | 0,008 | 0,012 | 0,012 | 0,015 | 0,015 | |
| Минимальный расход Q1, м3/ч |
0,032/ 0,064 |
0,064/ 0,064 |
0,05/ 0,10 |
0,10/ 0,10 |
0,08/ 0,16 |
0,16/ 0,16 |
|
| Переходный расход Q2, м3/ч |
0,051/ 0,102 |
0,102/ 0,102 |
0,08/ 0,16 |
0,16/ 0,16 |
0,128/ 0,256 |
0,128/ 0,128 |
|
| Постоянный расход Q3, м3/ч | 1,5 | 2,5 | 4 | ||||
| Максимальный расход Q4, м3/ч | 2 | 3,125 | 5 | ||||
| Номинальный размер резьбовых соединений | G¾" | G¾"; G1" | G1" | ||||
| Потеря давления МПа (класс потери), не более |
0,063 ( Δр 63) |
||||||
|
Пределы допускаемой относительной погрешности, %, не более: |
±2 - в диапазоне расходов Q2 ≤ Q ≤ Q4 для воды ≤30 °С; ±3 - в диапазоне расходов Q2 ≤ Q ≤Q4 для воды > 30 °С; ±5 в диапазоне расходов Q1 ≤ Q < Q2 |
||||||
| Класс точности |
2 по ГОСТ ISO 4064-1-2017 |
||||||
| Рабочее положение счетчика |
горизонтальное со счетным механизмом, |
||||||
| Температурный класс |
Т30 или Т90 |
||||||
| Класс давления воды |
MAP 16 |
||||||
| Рабочий диапазон давления, МПа |
от 0,03 до 1,6 |
||||||
| Класс чувствительности |
до счетчика – класс U0, |
||||||
| Емкость счетного механизма, м3 |
99 999 |
||||||
|
Наименьшая цена деления счетного механизма, м3 |
0,00005 |
||||||
|
Габаритные размеры, мм, не более (длина; высота; ширина) |
110; 75; 80 (DN15) |
||||||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP54 |
||||||
| Масса, кг, не более |
0,6 |
||||||
| Условия эксплуатации |
от 5 °C до 55 °C |
||||||
| Материал корпуса |
латунь |
||||||
| Срок службы, лет |
12 |
||||||
|
Примечания: Максимальный расход Q4 – наибольшее значение расхода, при котором счетчик в течение короткого промежутка времени работает в пределах максимальной допускаемой погрешности, без ухудшения метрологических характеристик, после чего возвращается к работе в нормированных рабочих условиях эксплуатации. Постоянный расход Q3 – наибольшее значение расхода в нормированных условиях эксплуатации, при котором счетчик работает в пределах максимальной допускаемой погрешности. |
|||||||

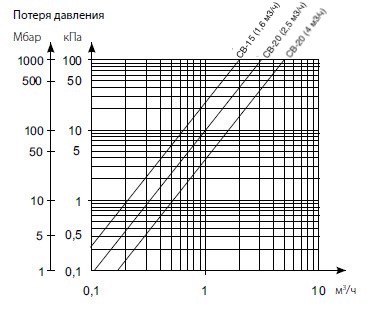

График потерь давления счетчиков воды крыльчатых «СТРУМЕНЬ» :
Особенности счетчиков воды крыльчатых "СТРУМЕНЬ" СВ-15М, СВ-20М:
Счетчики воды "СТРУМЕНЬ" отличаются высоким качеством, надежностью, приятным дизайном, элегантностью исполнения, простотой монтажа и удобством в эксплуатации.
- Детали счётчиков воды, контактирующие с водой, изготовлены из материалов, не снижающих качества воды и стойких к её воздействию.
- Низкий порог чувствительности.
- Возможность поворота счётного механизма на 360° для удобства считывания показаний.
- Легкость считывания показаний счетчика.
- Возможность монтажа модуля для коммуникации, стандарт - Wireless M-Bus или LoraWAN.
