Счетчики воды турбинные WI-NK для ирригации и мелиорации (DN40-DN250)
Количество:
-
+
Счётчики холодной воды для ирригации и мелиорации WI-NK предназначены для:
измерения объемов воды, забор которой осуществляется из рек или водохранилищ, а также замера выхода из закрытых трубопроводов гидроочистительных сооружений сточных вод при давлении не более 1,6 МПа и температуре от 0,1 °С до 30 °С (50 °С) в системах дистанционного съёма информации (АСКУЭ).
Область применения: на водозаборах с открытых водоёмов, для измерения количества сточных вод в канализационных системах, а также на объектах сельского хозяйства.
Счетчики воды WI-NK оснащены герконовым импульсным выходом для дистанционного съёма информации с длиной кабеля от геркона - 1,9 м.
Для увеличения длины кабеля можно использовать кабель типа КВВГ с сечением не менее 0,35 мм² и длиной не более 50 м при подключении счётчиков к вычислителям «СТРУМЕНЬ».
Подкатегория ОКРБ 007-2012: 26.51.63.500.
Межповерочный интервал для DN40-DN150 - 2 года, для DN200-DN250 - 4 года.
| Наименование характеристики | Значение | ||||||||
|
Номинальный размер (диаметр условного прохода) DN, мм |
40 | 50 | 65 | 80 | 100 | 125 | 150 | 200* | 250* |
| Максимальный расход воды Q4, м3/ч | 31,25 | 31,25 | 50,00 | 78,75 | 125,0 | 200,0 | 312,5 | 500,0 | 787,5 |
| Постоянный расход воды Q3, м3/ч | 25 |
25 |
40 | 63 | 100 | 160 | 250 | 400 | 630 |
| Минимальный расход воды Q1, м3/ч | 1,00 | 1,25 | 2,00 | 3,15 | 5,00 | 8,00 | 12,5 | 20,0 | 31,5 |
| Соотношение R = Q3/Q1 | 25 |
20 |
|||||||
|
Пределы допускаемой относительной погрешности в диапазоне расходов, % |
±5 |
||||||||
|
Позиция установки в трубопроводе |
горизонтальная со счетным механизмом, |
||||||||
| Температурный класс |
T30, T50 |
||||||||
| Класс чувствительности к возмущениям потока |
до счетчика – класс U0, после счетчика – класс D0 |
||||||||
| Класс потери давления |
Δp10 |
||||||||
| Класс давления воды |
MAP 16 |
||||||||
| Рабочий диапазон давлений, МПа |
от 0,03 до 1,6 |
||||||||
| Диапазон показаний, м3 |
9 999 999 |
||||||||
| Цена деления шкалы, дм3 |
5 |
||||||||
|
Коэффициент преобразования импульсного контактного выхода типа NK, дм3/имп. |
100*; 1000 |
||||||||
| Установочная длина с фланцами, мм | 200 | 225 | 250 | 300 | 350 | 450 | |||
| Масса, кг, не более | 7,8 | 9 | 10 | 12 | 16 | 20 | 25 | 38 | 43 |
| Степень защиты оболочки |
IP65, IP68* |
||||||||
| Условия эксплуатации |
от 5 °С до 55 °С |
||||||||
| Срок службы, лет |
12 |
||||||||
|
Примечания: Максимальный расход Q4 – наибольший расход, при котором счетчик в течение короткого промежут- ка времени работает удовлетворительно в границах максимально допускаемой погрешности без ухудшения метрологических характеристик при его последующем использовании в нормированных рабочих условиях эксплуатации. Постоянный расход Q3 – наибольший расход в нормированных рабочих условиях эксплуатации, при котором счетчик работает удовлетворительно в границах максимально допускаемой погрешности. Минимальный расход Q1 – наименьший расход, при котором погрешность показаний счетчика не превышает максимально допускаемой погрешности; * – типоразмеры поставляются под заказ |
|||||||||

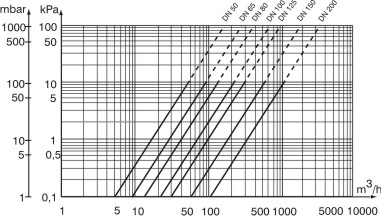

График потерь давления счетчиков воды для ирригации и мелиорации WI-NK:

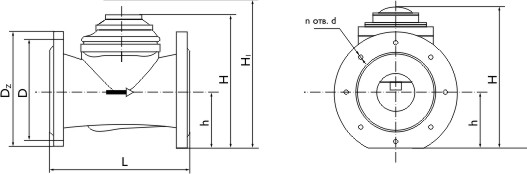

Габаритные размеры счетчиков воды для ирригации и мелиорации WI-NK:
| Обозначение | Dn, мм | Dz, мм | D, мм | L, мм | h, мм | H, мм |
H1,мм
WI-NK
|
nотв., мм | dотв., мм | масса, кг |
| WI-NK 50 | 50 | 165 | 125 | 200 | 75 | 230 | 250 | 4 | 18 | 9 |
| WI-NK 65 | 65 | 185 | 145 | 200 | 83 | 240 | 260 | 4 | 18 | 10 |
| WI-NK 80 | 80 | 200 | 160 | 225 | 95 | 250 | 270 | 4 | 18 | 12 |
| WI-NK 100 | 100 | 220 | 180 | 250 | 105 | 260 | 280 | 8 | 18 | 16 |
| WI-NK 125 | 125 | 250 | 210 | 250 | 120 | 305 | 325 | 8 | 18 | 20 |
| WI-NK 150 | 150 | 285 | 245 | 300 | 135 | 325 | 335 | 8 | 22 | 25 |
| WI-NK 200 | 200 | 340 | 300 | 350 | 160 | 335 | 335 | 12 | 22 | 38 |
Особенности счетчиков воды для ирригации и мелиорации WI-NK:
- Счётный механизм расположен в герметичном корпусе с полной изоляцией зубчатых колёс от воды.
- Детали счётчика, контактирующих с водой, изготовлены из материалов, стойких к её воздействию.
- Счётчик предназначен для работы в особо тяжелых условиях с большим количеством химических и механических загрязнений.
- Монтажное положение: вертикальное и горизонтальное.
