Счетчики воды крыльчатые "СТРУМЕНЬ-ГРАН" СВХ-15И, СВГ-15И (DN15) (Сняты с производства 26.05.2022. Аналог счетчики воды крыльчатые «СТРУМЕНЬ СВ-15И (DN15), «СТРУМЕНЬ» СВ-20И (DN20))
Количество:
-
+
Счётчики воды крыльчатые «СТРУМЕНЬ-ГРАН» СВХ-15И, СВГ-15И предназначены для:
измерения объема питьевой воды по СанПиН № 10-124 РБ 99 при температуре воды от 0,1°C до 30 °C (счетчики холодной воды СВХ температурный класс Т30) или объема воды в системах горячего водоснабжения при температуре воды от 0,1 °C до 90 °C (счетчики горячей воды СВГ температурный класс Т90) и давлении не более 1,6 МПа в системах дистанционного съёма информации (АСКУЭ) .
Счётчики воды крыльчатые «СТРУМЕНЬ-ГРАН» СВХ-15И, СВГ-15И оснащены герконовым датчиком импульсов для дистанционного съёма информации.
Область применения: системы холодного и горячего водоснабжения в квартирах, частных домах, на предприятиях и других объектах коммунального хозяйства.
При выпуске из производства вес импульса для счётчиков DN 15 составляет 1 литр/импульс и с длиной кабеля от геркона - 1,9 м.
Для увеличения длины кабеля можно использовать кабель типа КВВГ с сечением не менее 0,35 мм² и длиной не более 50 м при подключении счётчиков к вычислителям «СТРУМЕНЬ».
Подкатегория ОКРБ 007-2012: 26.51.63.500.
Альтернативным вариантом дистанционного учета воды может служить беспроводная передача данных со счетчиков воды «СТРУМЕНЬ» СВ-15М (DN15), «СТРУМЕНЬ» СВ-20М (DN20) с помощью:
Межповерочный интервал - 5 лет.
|
Наименование параметра |
Значение | |
| Номинальный диаметр | 15 | |
|
Соотношение Q3/Q1 (R). Рабочее положение счетчика: H – горизонтальное / V – вертикальное |
R50 / R25 |
|
| Минимальный расход Q1, м3/ч (H / V) |
0,03 / 0,06 |
|
| Переходный расход Q2, м3/ч (H / V) |
0,05 / 0,1 |
|
| Постоянный расход Q3, м3/ч (H / V) |
1,6 |
|
| Максимальный расход Q4, м3/ч |
2,0 |
|
| Порог чувствительности, м3/ч |
0,012 |
|
|
Пределы допускаемой относительной погрешности, %, не более в диапазоне: |
±2 для Q2 ≤ Q ≤ Q4 для воды ≤30 °С; |
|
| Класс по давлению воды по ГОСТ ISO 4064-1-2017 |
МАР 16 |
|
| Класс потери давления по ГОСТ ISO 4064-1-2017 |
Δр 63 |
|
| Вес импульса, дм3/имп. |
1 |
|
| Номинальный размер резьбовых соединений |
G ¾″ |
|
| Емкость счетного механизма, м3 |
99 999 |
|
| Наименьшая цена деления счетного механизма, м3 |
0,00005 |
|
|
Габаритные размеры, мм, не более (длина; высота; ширина) |
110; 80 (90); 80 |
|
| Масса, кг, не более |
0,6 |
|
| Температура окружающей среды, °С |
от 5 до 55 |
|
| Степень защиты оболочки по ГОСТ 14254-2015 |
IP54 |
|
| Срок службы, лет |
12 |
|
|
Примечания: Максимальный расход Q4 – наибольший расход, при котором счетчик в течение короткого промежут- ка времени работает удовлетворительно в границах максимально допускаемой погрешности без ухудшения метрологических характеристик при его последующем использовании в нормированных рабочих условиях эксплуатации. Постоянный расход Q3 – наибольший расход в нормированных рабочих условиях эксплуатации, при котором счетчик работает удовлетворительно в границах максимально допускаемой погрешности. Переходный расход Q2 – расход, находящийся между постоянным расходом Q3 и минимальным расходом Q1, при котором диапазон расхода разделяется на две области, «верхнюю область» и «нижнюю область», каждая из которых характеризуется своей максимально допускаемой погрешностью. Минимальный расход Q1 – наименьший расход, при котором погрешность показаний счетчика не превышает максимально допускаемой погрешности |
||

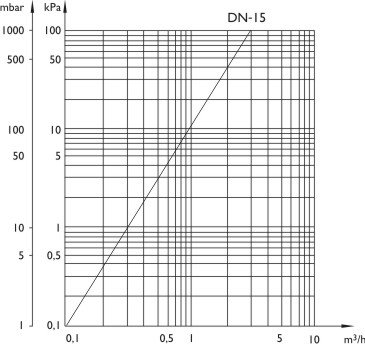

График потерь давления счетчиков воды крыльчатых «СТРУМЕНЬ-ГРАН» СВХ-15И, СВГ-15И :
Переходник, прокладка, гайка для счетчиков воды крыльчатых «СТРУМЕНЬ-ГРАН» СВХ-15И, СВГ-15И :
| DN | G | g | d | L |
| 15 | G3/4 | G1/2 | 17 |
40 |
