Клапан запорно-регулирующий КПСР серия 100

Клапан запорно-регулирующий КПСР серии 100 предназначен для:

установки в системах теплоснабжения на холодную и горячую воду, раствор этиленгликоля с температурой не более 150 °С и номинальным давлением не более 1,6 МПа (16 атм).

Управление клапанами осуществляется электрическими исполнительными механизмами (ЭИМ). Усилие, развиваемое ЭИМ, передается через шток на плунжер, который перемещается в вертикальной плоскости, изменяя площадь проходного сечения в затворе, и, тем самым, регулирует расход рабочей среды.

Тех. характеристики

Документация

Особенности

Монтаж

Заказать

Условный проход, DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
Условная пропускная способность, Kvy, м³/ч*	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3 10	1,6 2,5 4,0 5,0 6,3 8,0 10	6,3 10 16	10 16 25	10 12,5 16 25 32 40	16 25 32 40 50 63	40 63 80 100	63 80 100 125 160	100 125 160 200 250	160 250 360	250 360 450 630	400 630 800 1000	1000 1250 1600
Ход штока,мм, ±5%	10	10	20	20	25	25	25	32	40	40	75	75	75	80
Вид исполнения	Неразгруженная						Разгруженная
Характеристика регулирования	Линейная, равнопроцентная **
Коэффициент начала кавитации, Z	0,6
Протечка через закрытый клапан, %	Класс А по ГОСТ 94544
Условное давление PN, МПа	1,6
Рабочая среда	холодная и горячая вода, раствор этиленгликоля
Температура рабочей среды	150 °С
Присоединение к трубопроводу	фланцевое
Температура окружающей среды	-5 ... +55

* - возможны поставки с нестандартными значениями Kvs/Kvy

** - стандартное исполнение - линейное. Равнопроцентное - по запросу.

Каталог КПСР Групп 2019

Опросный лист Клапан

Руководство по заполнению опросных листов

Особенности клапана запорно-регулирующего КПСР серии 100:

Плунжер, который можно заменить, даёт возможность пользоваться одним клапаном с различными пропускными параметрами, а также заменять внутренние элементы без разбора конструкции.
Отвечает за такие задачи, как запирание и регулировка. Клапан запорно-регулирующий 25ч945п имеет уровень герметичности – А (согласно ГОСТ 9544).
В клапане кзр 25ч945п с электроприводом благодаря наличию затвора с разгрузочной камерой можно работать с приводами более низкой мощности. Такой симбиоз положительно сказывается на долговечности и надежности изделия.
Уплотнение штока не требует дополнительных хлопот – фторопластовая манжета с силовым элементом из резины.

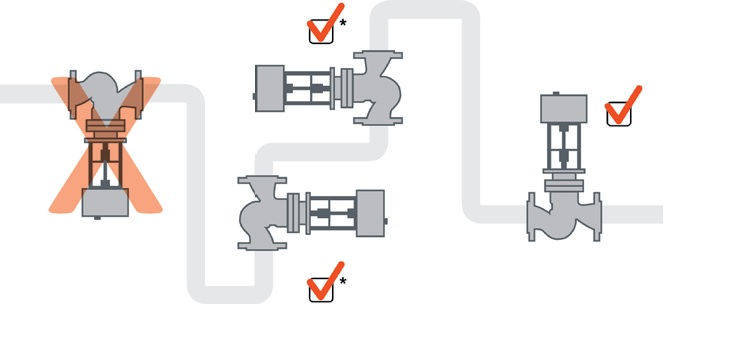

Монтаж клапана запорно-регулирующего КПСР серии 100:
